Sistema di saldatura laser

//Sistema di saldatura laser

Progettazione e realizzazione di una stazione robotizzata di saldatura laser dalla potenza ottica di 8 KW, con capacità di sbraccio di 3,5 m:

  • importazione bersagli da disegni cad
  • visione artificiale per puntamento ed allineamento di alta precisione
  • controllo e registrazione di tutti i parametri di processo

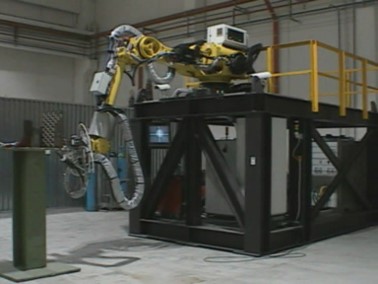

Isola di lavoro flessibile, basata su braccio antropomorfo di grande dimensione e portata in grado di eseguire saldature acciaio-acciaio circolari o lineari tramite laser infrarosso di alta potenza e controllo di posizione tramite sistema di visione.

Caratteristiche principali

  • Allestimento su robot 6 assi con sbraccio massimo di 3.5 metri e portata di 125Kg al polso
  • Sorgente laser alla stato solido da oltre 8 KW ottici , trasmissione di potenza su fibra ottica corazzata e raffreddata sui connettori
  • Ottica di collimazione e focalizzazione con specchi in rame raffreddati con circolazione di acqua deionizzata, vetro finale rimovibile di protezione,  getti di aria compressa incrociati all’uscita per la deviazione di schizzi di metallo fuso.
  • Sistema di visione automatico in grado di guidare l’allineamento dell’utensile movimentato dal robot sui punti di saldatura con precisione < 0.02 mm , sistema di misura della distanza del pezzo in lavorazione tramite righe laser ortogonali, precisione < 0.1 mm
  • Sistema di sorveglianza per controllo qualità e sicurezza basato su 4 telecamere IP connesse a sistema di registrazione
  • Gestione completa delle revisioni delle ricette secondo norme di qualità.
  • Registrazioni dettagliate del processo di saldatura, foto iniziale, foto finale , vengono conservate per ogni singola saldatura ai fini del controllo qualità
  • Sistema di allarmistica via SMS per segnalazione di anomalie all’operatore di turno durante l’attività automatica non supervisionata



CASE HISTORY: SALDATURA LASER

DIVISIONE Qnet: AUTOMAZIONE

RESPONSABILE: MASSIMO BELLUZ

CLIENTE: MANGIAROTTI SPA

DATA CONSEGNA: GENNAIO 2009
